Comment calculer la capacité d’un carrefour à feux

Préambule

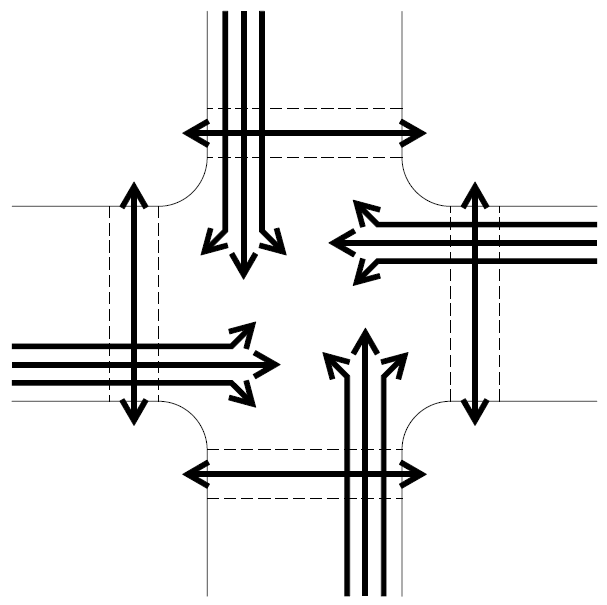

 16 mouvements sont possibles sur un carrefour à 4 branches :

Le mouvement englobe l’ensemble des usagers qui, dans la traversée d’un carrefour, provien­nent de la même branche d’accès et se dirigent vers la même sortie. Il est défini par son origine et sa destination (sans distinction de sens pour les mouvements piétons). Sur une entrée de carrefour, on distingue un mouvement piéton, un mouvement tout droit, un mouvement tourne-à-droite et un mouvement tourne-à-gauche.

S’interroger sur l’écoulement du trafic aux feux amène à se poser deux questions : combien de voitures passent et sur quel laps de temps ?

Vidéo exemple sur l'écoulement du trafic

En théorie, nous considérons qu’un feu permet un écoulement « naturel » du trafic avec un débit de 1800 e.v.p.e.v.p. Equivalent véhicule particulier : équivalence de véhicules prenant en compte la gêne engendrée par l'encombrement des différentes catégories de véhicules par l'application de coefficients. Ainsi, 1 véhicule particulier = 1 e.v.p. ; 1 poids lourd = 2 ou 3 e.v.p.(le nombre d’essieux divisé par 2) ; 1 deux-roues = 0.3 e.v.p./ heure, soit

1 e.v.p./ 2 secondes.

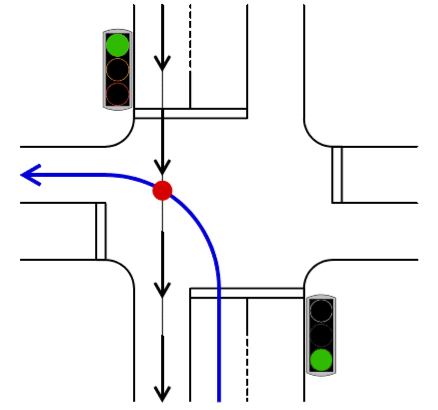

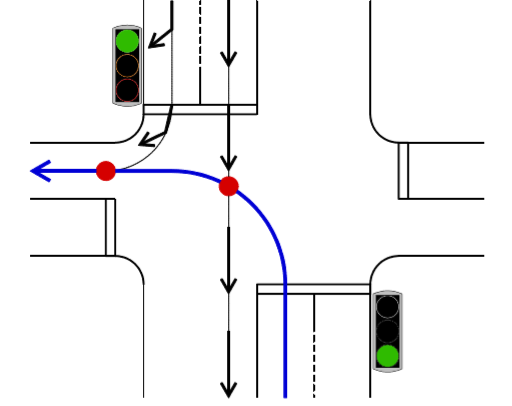

Certains mouvements ne s’écoulent toutefois pas aussi aisément.  Il faut tenir compte des manœuvres gênées par le trafic prioritaire :

1 e.v.p. / 3 secondes	1 e.v.p. / 3,5 secondes

Une autre observation a toute son importance : tandis que s’écoule le mouvement auquel le vert est donné, d’autres usagers, face à un feu rouge, sont confrontés à un temps d’attente.

Pour limiter les attentes trop longues (notamment celles des cyclistes et des piétons), il convient de fixer une durée de cyclePériode séparant deux passages successifs de l’ensemble des feux d’un carrefour à feux de signalisation par le même état après admission de tous les courants de véhicules, sous réserve que chacun ait déroulé tous ses états. maximale.

La durée d’un cycle de feux peut être raccourcie ou allongée, mais une valeur généralement admise est 90 secondes. C’est cette valeur que nous utilisons par défautNotamment pour le calcul de capacité.

Un cycle de 90 secondes

⇒Donc 40 cycles par heure.

Qu’entend-on par « capacité utilisée d’un carrefour à feux » ?

Les interpellations concernant les carrefours à feux ont souvent trait au taux de saturation du carrefour, et ce principalement en heures de pointes.

Après avoir compté les véhicules, il faut déterminer la capacité utilisée du carrefour.

Le but est de livrer un pourcentage, qui correspond au rapport :

Demande / Offre

En pratique, comment réaliser le calcul de capacité ?

On pose un diagnostic

Demande



Il faut observer le trafic, par exemple à l’heure de pointe du matin (HPM).

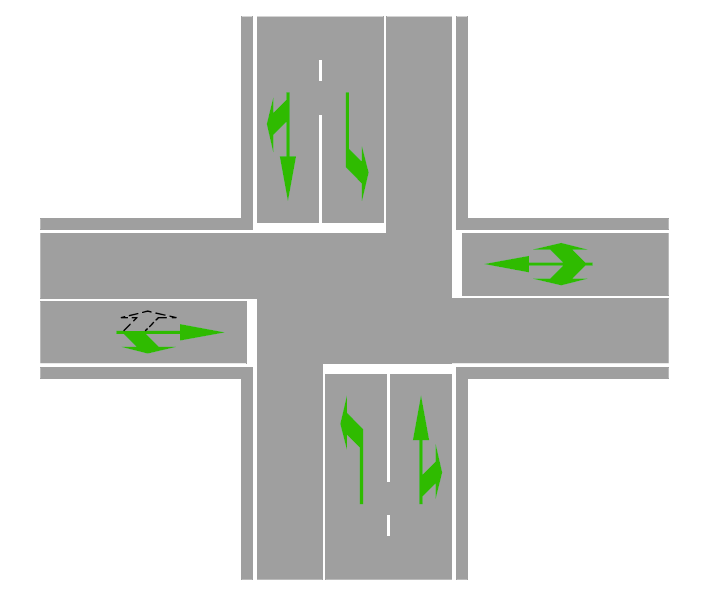

Schématisation du carrefour pris comme exemple

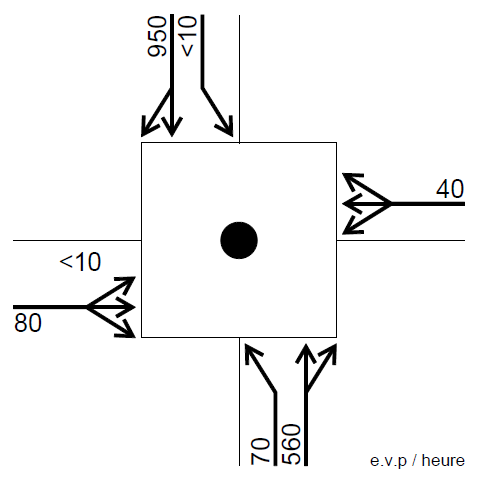

Les comptages fournissent le trafic horaire :

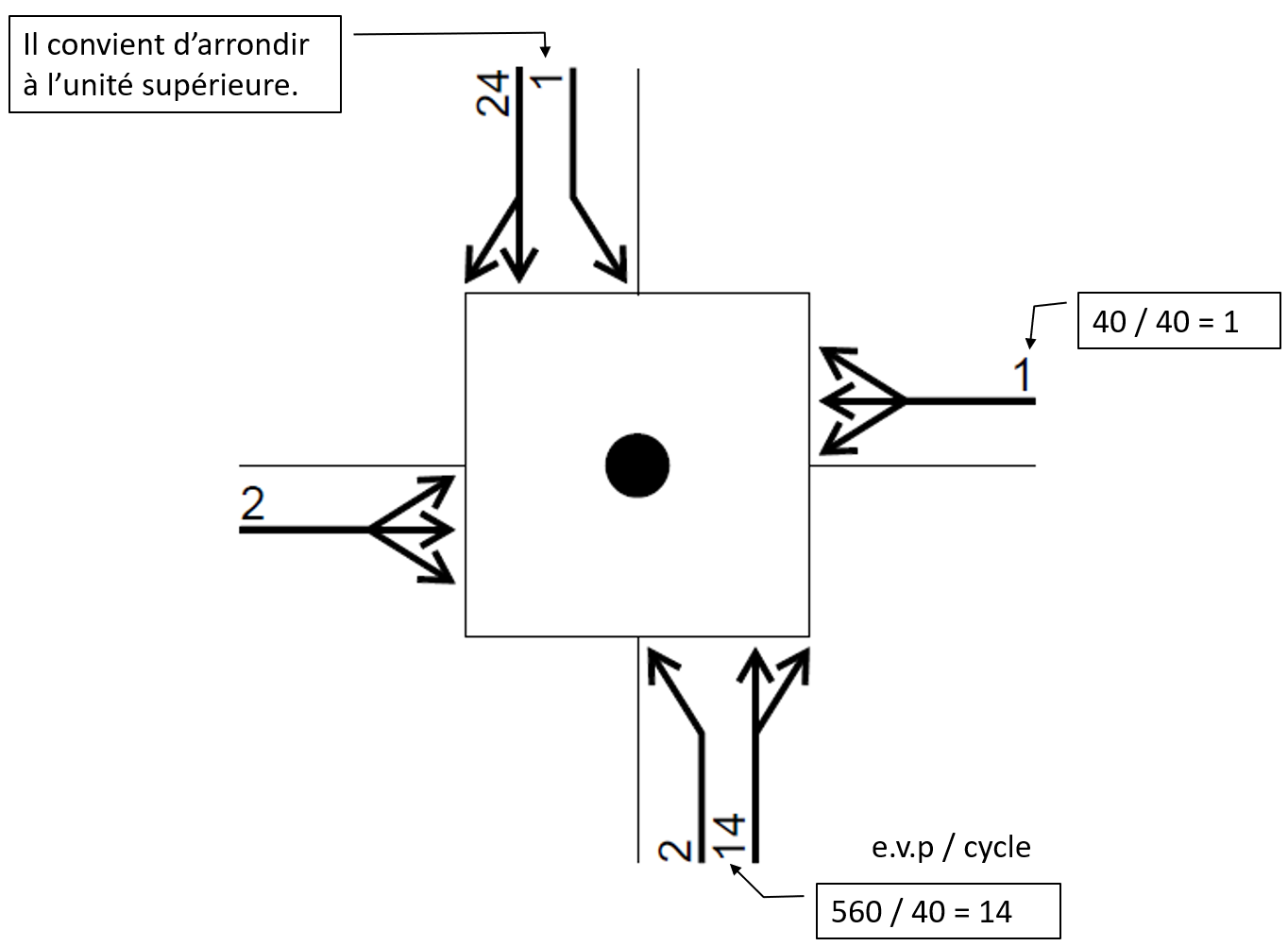

On considère alors le trafic moyen, pour un cycle de 90 secondes (c’est-à-dire qu’on divise par 40Puisqu’il y a 40 cycles de 90 ‘’ dans une heure. les valeurs du schéma précédent).

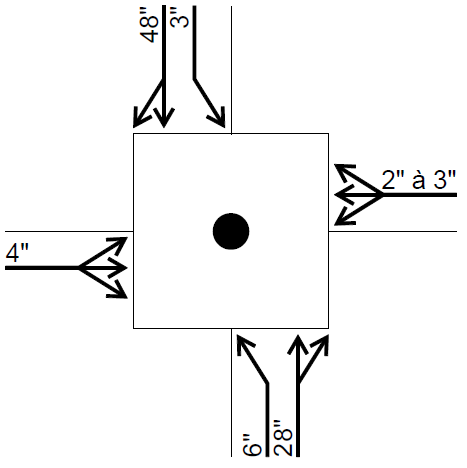

On détermine le temps de vert (la demande de vert) qui correspond à cela.

L’hypothèse est qu’il faut 2’’ pour le mouvement tout droit et pour le tourne-à-droite, alors qu’il faut 3’’ pour le tourne-à-gauche (puisqu’il y a conflit).



Offre actuelle

On observe les phases qui existent actuellement, par exemple :

1)    La phase de l’axe principal : le feu est vert durant 60’’

2)    La phase de l’axe secondaire : le feu est vert durant 18’’

Il y a 6’’ d’intervert à chaque changement de phase.
Le cycle dure donc effectivement 90’’ = 60’’ + 6’’ + 18’’ + 6’’.



On détecte éventuellement un problème en regardant où la demande est la plus forte.



Techniquement, on parle alors de « mouvements déterminants ».

Les mouvements déterminants d’un carrefour sont des mouvements tous antagonistes entre eux, de telle sorte qu’ils ne peuvent recevoir le vert en même temps.  Ils doivent donc nécessairement se succéder.  Ce sont aussi les mouvements les plus pénalisants, les plus chargés en quantité de trafic. Ils vont déterminer la durée du cycle. C’est pourquoi on les appelle « déterminants ».



Pendant la phase de l’axe principal :	Pendant la phase de l’axe secondaire :
48’’ + 6’’ = 54’’  (le plus pénalisant de la phase)	4’’ + 3’’ = 7’’ (le plus pénalisant de la phase)
28’’ + 3’’ = 31’’	2’’ + 4’’ = 6’’



Le problème se situe clairement au niveau de l’axe principal où le rapport actuel de la demande et de l’offre donne : 54’’/60’’= une capacité consommée de 90 %.

L’axe secondaire a, quant à lui, une capacité consommée de 7’’/18’’ = 40 %.
