signal Fiche n°494

F45b – Signaux indication – Voie sans issue, excepté pour les piétons et les cyclistes

F45b-det.png F45b-Piétons-cyclistes-et-cavaliers-det.png F45b pietons-cyclistes-tracteurs-color.png F45b-Piétons-tracteurs-et-cavaliers-det.png F45b-Piétons-cyclistes-tracteurs-et-cavaliers-det.png



Aspect légal

Art 71.1 et 71.2

71.1. Les signaux d’indication sont placés aux endroits appropriés eu égard à la nature de l’indication qu’ils fournissent.

Sur la signalisation de direction menant vers une autoroute et sur la signalisation de direction placée sur l’autoroute elle-même, le nom des destinations étrangères est indiqué dans la langue du pays où se trouve cette destination.

Si, en vertu de l’application des lois coordonnées sur l’emploi des langues en matière administrative, ce nom ne figure pas déjà sur cette signalisation, il est ajouté après ou en-dessous de la destination mentionnée, dans un autre caractère et entre parenthèses.



71.2. D’autres signaux d’indication, de forme rectangulaire et portant une inscription ou un symbole en blanc sur fond bleu, peuvent être utilisés dans des cas particuliers.

12.12bis. Signaux F45, F47, F55, F59 à F77.

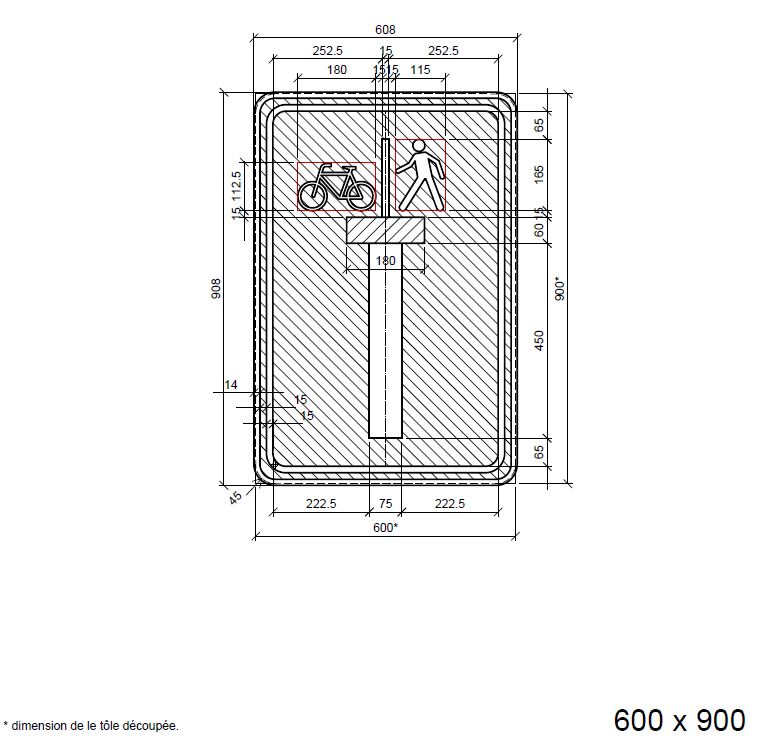

Les signaux F45, F47, F55, F59 à F77 ont pour dimensions minimales 0,60 m X 0,90 m.

En raison de circonstances locales, ces dimensions peuvent être réduites à 0,40 m X 0,60 m.

Le signal F45 F45b-det.png classique peut être complété par des silhouettes de catégories d’usagers pour lesquels la rue ne constitue pas une impasse. Il s’agit alors d’un F45b.
Les silhouettes ne doivent pas forcément se limiter aux piétons et aux cyclistes.

Afin de limiter la dimension du signal, il est recommandé de se limiter à quatre logos.

Illustration de combinaisons recommandées selon le nombre de logos :



F45b-det.png F45b-Piétons-cyclistes-et-cavaliers-det.png F45b pietons-cyclistes-tracteurs-color.png F45b-Piétons-tracteurs-et-cavaliers-det.png F45b-Piétons-cyclistes-tracteurs-et-cavaliers-det.png

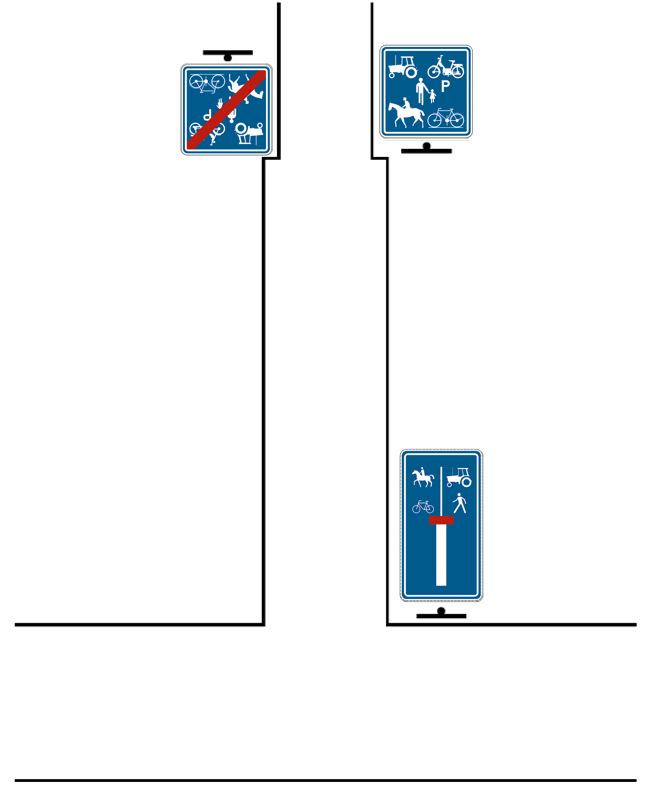

Ce signal F45b peut aussi être adapté à la configuration des lieux.
Il est utilisé, par exemple, dans le cas d’une voirie débouchant sur un chemin réservé :

C.2.02.02.007.F45b commentaire dessin 3 v3.png





Sources et infos

Dates de mise à jour
13 décembre 2021

Ajout de commentaires dans l'encadré "Aspect légal" du chapitre 1.

20 novembre 2023

Mise à jour du fichier PDF reprenant les dimensions et les versions couleurs des différentes variantes du signal
